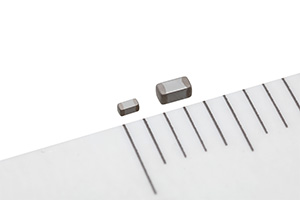

TDK株式會社(TSE:6762)開發出了專為導電粘接安裝而設計的新型貼片NTC熱敏電阻NTCSP系列,成功擴大了產品陣容。該貼片NTC熱敏電阻用于溫度傳感和補償,在防抱死制動系統(ABS)、變速箱或發動機內部等汽車應用中,不用直接接觸就可測量。新NTCSP系列部件號適用的類型有10 kΩ、47 kΩ、100 kΩ,尺寸有1.0×0.5 mm和1.6×0.8 mm。
針對安裝方式多樣化的需求,新型貼片NTC熱敏電阻產品采用AgPd端接,實現了導電粘接安裝,適合難以焊接的應用。
NTCSP系列具有-55℃到150℃的寬工作溫度范圍,可應用于低溫至高溫范圍內的各種溫度測量和補償。該系列產品可靠度高并通過了AEC-Q200全球汽車被動元件標準認證。
TDK旨在通過增加貼片尺寸和熱敏電阻特性,以及擴大工作溫度范圍來滿足不同的應用需求,從而不斷擴大NTCSP系列產品的陣容。
外部尺寸 [mm] |
型號 |
電阻 (25℃) [kΩ] |
電阻公差 [%] |
B常數 (B25/50) [K] |
B常數 (B25/85) [K] |
B常數公差 [%] |
---|---|---|---|---|---|---|
1.0 x 0.5 x 0.5 (EIA0402) |
NTCSP103JF103FT1S | 10 | 1 | 3380 | 3435 | 1 |
NTCSP104BF473FT1SX | 47 | 1 | 4050 | 4114 | 1 | |
NTCSP104KF104FT1S | 100 | 1 | 4419 | 4485 | 1 | |
1.6 x 0.8 x 0.8 (EIA0603) |
NTCSP163JF103FT1S | 10 | 1 | 3380 | 3435 | 1 |
NTCSP164BF473FT1SX | 47 | 1 | 4050 | 4114 | 1 | |
NTCSP164KF104FT1S | 100 | 1 | 4419 | 4485 | 1 |
