可構建1000個節點的網狀網絡且支持“Wi-SUN FAN”的模塊解決方案
時間: 2021-02-02 閱讀: 1693
全球知名半導體制造商ROHM（總部位于日本京都市）開始提供可連接1000個節點的網狀網絡且支持Wi-SUN FAN的模塊解決方案，適合安裝于社會基礎設施上，該解決方案在業內尚不多見。
Wi-SUN FAN（Field Area Network）是國際無線通信標準“Wi-SUN”的[敏感詞]標準，與其他LPWA*1相比，不需要通信成本，并且可靠性更高，可以通過多跳通信功能自動根據無線電波情況切換連接目標。因此，有望成為可以構建實現智慧城市和智慧電網*2所需的大規模網狀網絡的通信技術。
此次開始提供的支持Wi-SUN FAN的模塊解決方案（以下稱為“該解決方案”）使用超小型（15.0mm × 19.0mm）無線通信模塊“BP35C5”（支持Wi-SUN FAN）配置而成。由于可以連接多達1000個節點，因此，只要在交通信號燈或路燈等社會基礎設施中安裝該解決方案，就可以構建覆蓋整個城市的遠程管理系統。此外，“BP35C5”內置Wi-SUN FAN所需的安全功能，因此無需復雜的控制即可輕松進行安全的通信。不僅如此，該產品還獲得了日本無線工業及商貿聯合會（ARIB*3）和美國聯邦通信委員會（FCC*4）的相關認證，可以直接在日本和美國使用。未來計劃逐步擴展到其他[敏感詞]和地區。
如欲了解構成該解決方案的模塊“BP35C5”和評估板“BP35C5-T01”的更多信息，可在ROHM官網上進行咨詢。另外，還可以從ROHM官網下載評估所需的用戶指南等各種文檔。

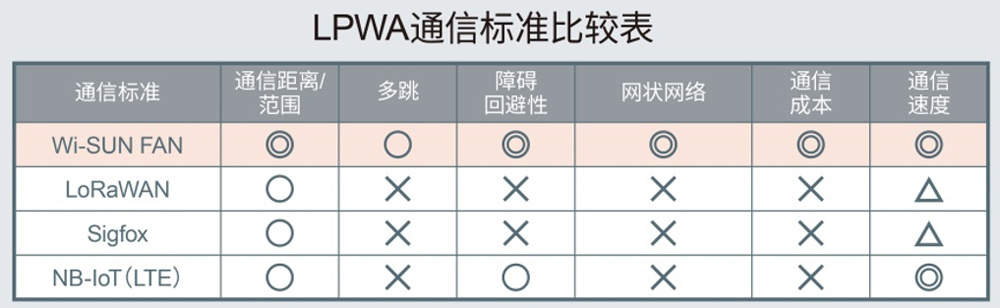

近年來，為了構建智慧城市和智能電網等大規模戶外通信網絡，從而實現物聯網社會，LPWA在社會基礎設施中的應用已經越來越廣泛。一直以來，在LPWA（LoRaWAN、Sigfox、NB-IoT（LTE）等）的使用過程中存在一些問題，比如在大型系統中的通信成本上升；容易受到環境變化的影響，從而導致通信速度下降或通信故障。
ROHM很早就加入了由包括電信運營商和電力公司在內的大約200家公司組成Wi-SUN聯盟，并已積累了豐富的開發經驗和成績。此次又推出支持Wi-SUN FAN的模塊，作為業內為數不多的、提供可構建1000個節點大規模網狀網絡的Wi-SUN FAN解決方案的企業，為實現物聯網社會貢獻力量。 。
＜國際無線通信標準Wi-SUN FAN＞

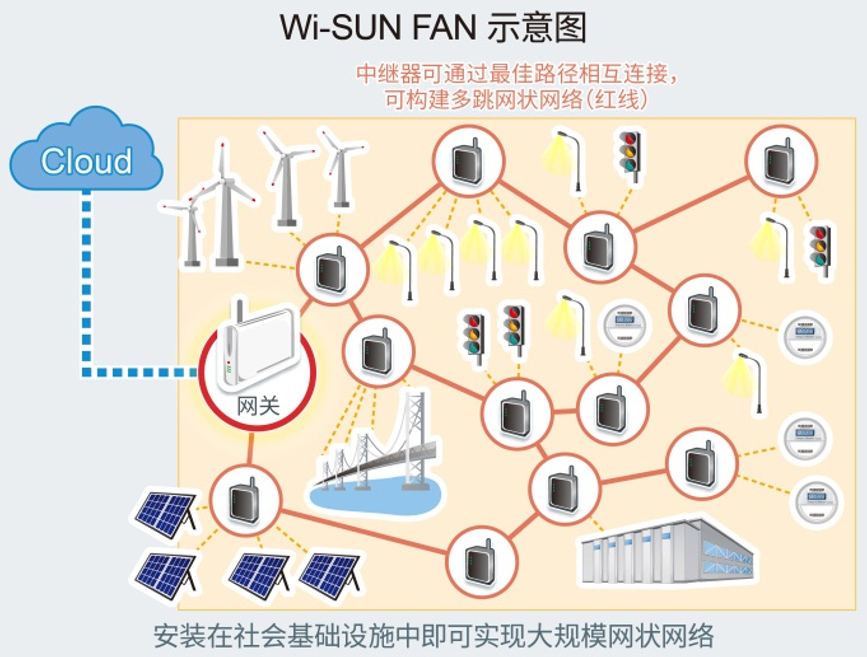

Wi-SUN FAN是國際無線通信標準“Wi-SUN”（已在全球擁有超過9500萬臺的銷售業績）的[敏感詞]標準，除了電力、天然氣和自來水的計量之外，在包括先進道路交通系統等構建智慧城市和智能電網所需的各種系統中，作為一種實現物聯網社會的通信網絡技術被寄予厚望。

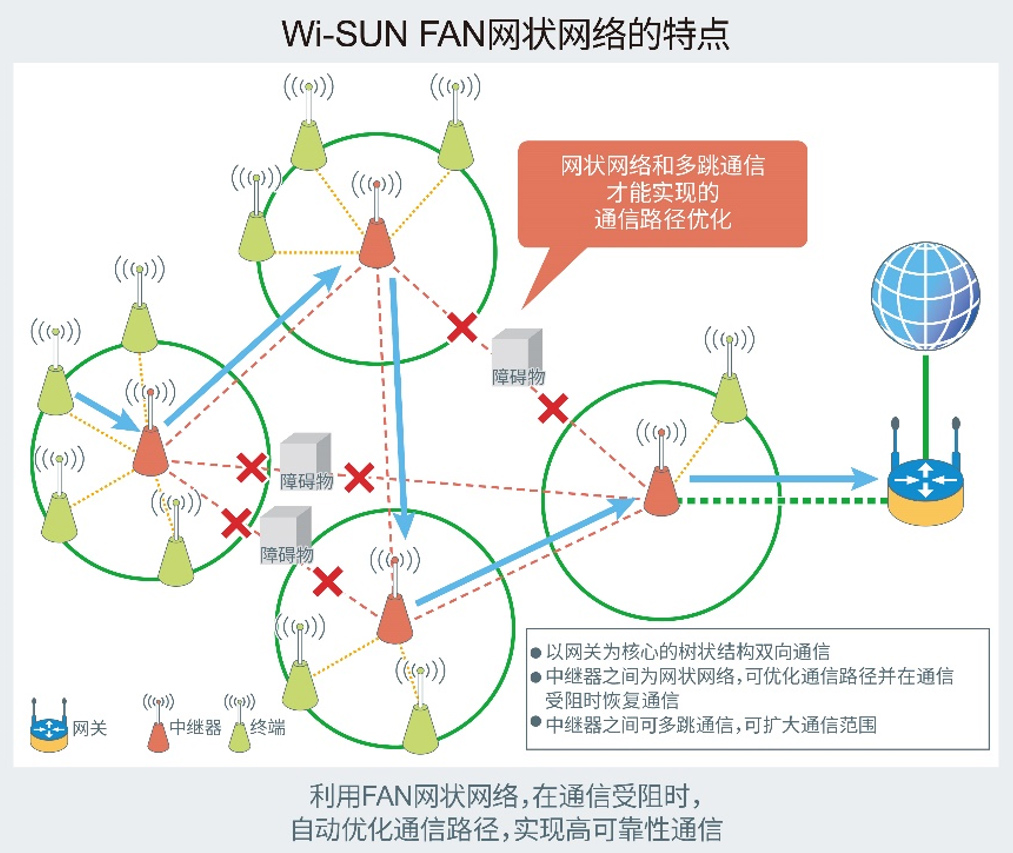

其他LPWA無線通信標準只能構建星形網絡，而Wi-SUN FAN則可以在中繼器之間進行多跳（multi hop）網絡（中繼功能），還可以通過在中繼器和終端之間的雙向通信來建立網狀網絡，從而可以遠程管理安裝了終端的應用設備。因此，即使因新建大樓等環境變化造成通信受阻，也可以自動優化中繼器之間的跳躍路徑，從而可以實現比其他通信標準更高的通信可靠性。不僅如此，使用其他LPWA時，每個終端均會產生通信費，但采用Wi-SUN FAN則不需要通信費，并且可以低成本運行。
＜支持Wi-SUN FAN的模塊解決方案的特點＞
1． 可構建多達1000個節點的大規模網狀網絡

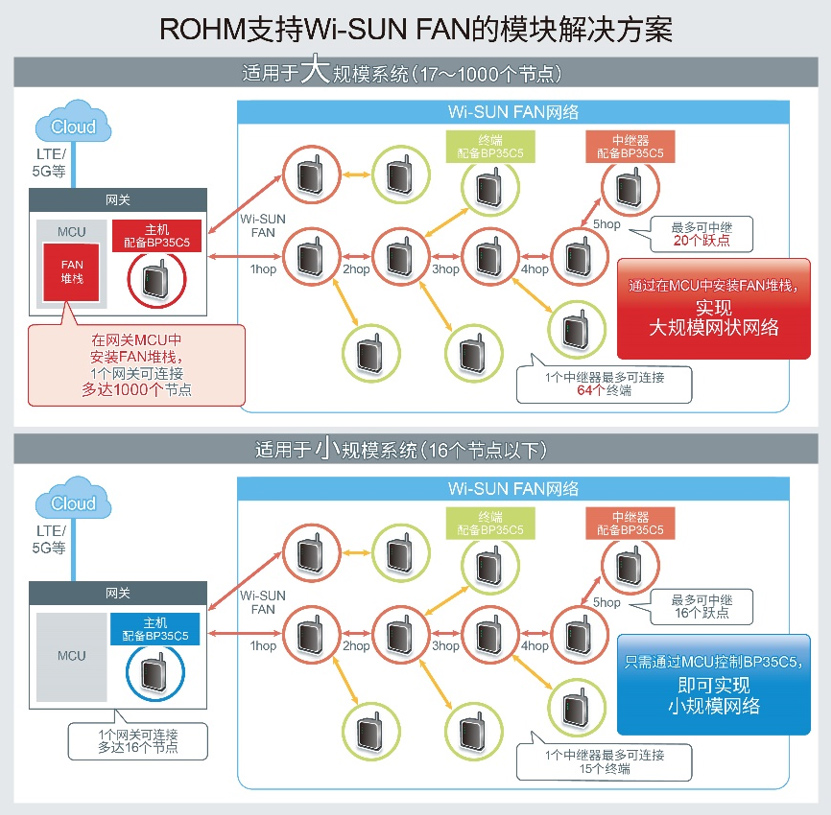

該解決方案使用ROHM開發的超小型（15.0mm × 19.0mm）支持Wi-SUN FAN的無線通信模塊“BP35C5”配置而成。 當將支持Wi-SUN FAN的協議棧（FAN堆棧）安裝在作為主機的網關MCU上以構建大規模系統時，在中繼器之間多可連接20個躍點，每個中繼器多可連接64個終端，從而可同時連接多達1000個節點。通過將其安裝在智能儀表、交通信號燈和路燈等社會基礎設施中，可以構建類似遠程管理系統一樣的覆蓋整個城市的大規模網狀網絡。另外，由于在“BP35C5”的內置存儲器中也安裝了FAN堆棧，因此僅需通過網關MCU控制BP35C5，即可連接多達16個節點，從而輕松構建小規模網絡。
2． 符合日本電波法，并可安全通信，有助于降低開發成本
“BP35C5”內置安全功能，在無線通信模塊端支持通信加密和安全秘鑰更新，因此無需進行復雜的控制，即可輕松實現安全通信。此外，還獲得了ARIB和FCC的相關認證，可以直接在日本和美國使用。不僅如此，由于其尺寸與ROHM量產中的Wi-SUN模塊“BP35C0-J11”相同，因此在可以沿用設計資源的情況下，還有助于降低開發成本。
＜產品詳情＞
|
產品型號
|
BP35C5
|
BP35C5-T01
|
|
概要
|
在Lapis Technology生產的無線通信LSI中內置了支持Wi-SUN FAN（1.0版）的通信軟件**的無線通信模塊（與量產中的BP35C0-J11形狀相同）
|
配備了“BP35C5”且?guī)в刑炀€(xiàn)（SMA）連接器的 評估板（形狀與BP35C0-J11-T01相同）
|
|
特點
|
-
920MHz頻段無線通信功能
-
無線傳輸功率已調整
-
支持天線分集
-
已獲得Wi-SUN聯盟認證
-
已獲得ARIB和FCC相關認證
|
-
配備BP35C5
-
可與BP359C連接
-
配備連接天線用的SMA連接器兩個
|
|
尺寸
|
15.0mm × 19.0mm × 2.6mm
|
35.0mm× 50.0mm × 14.0 mm
|
|

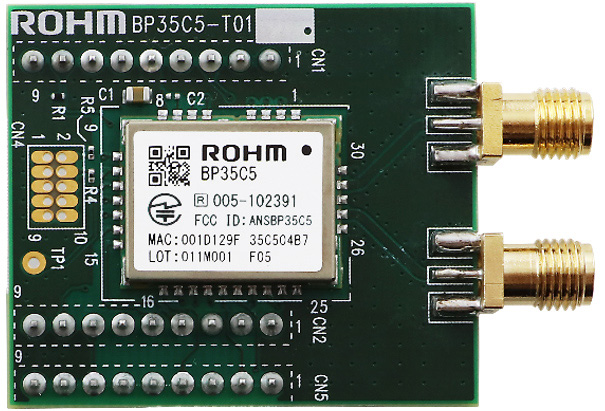

照片
|
|
|
功能

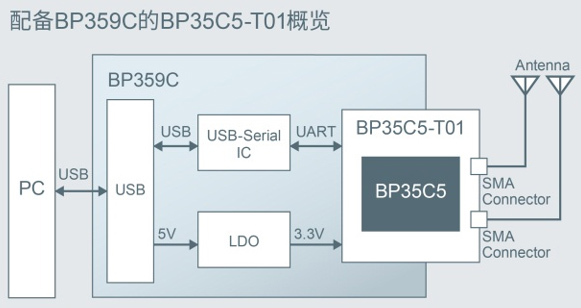

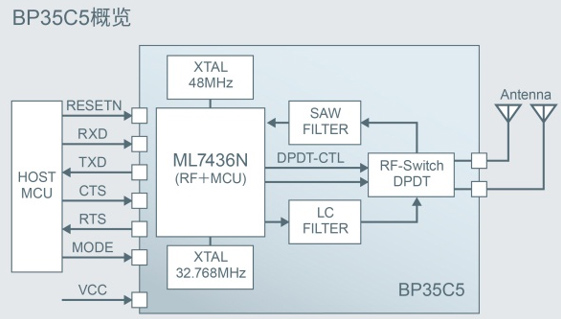

框圖
|
|
|
